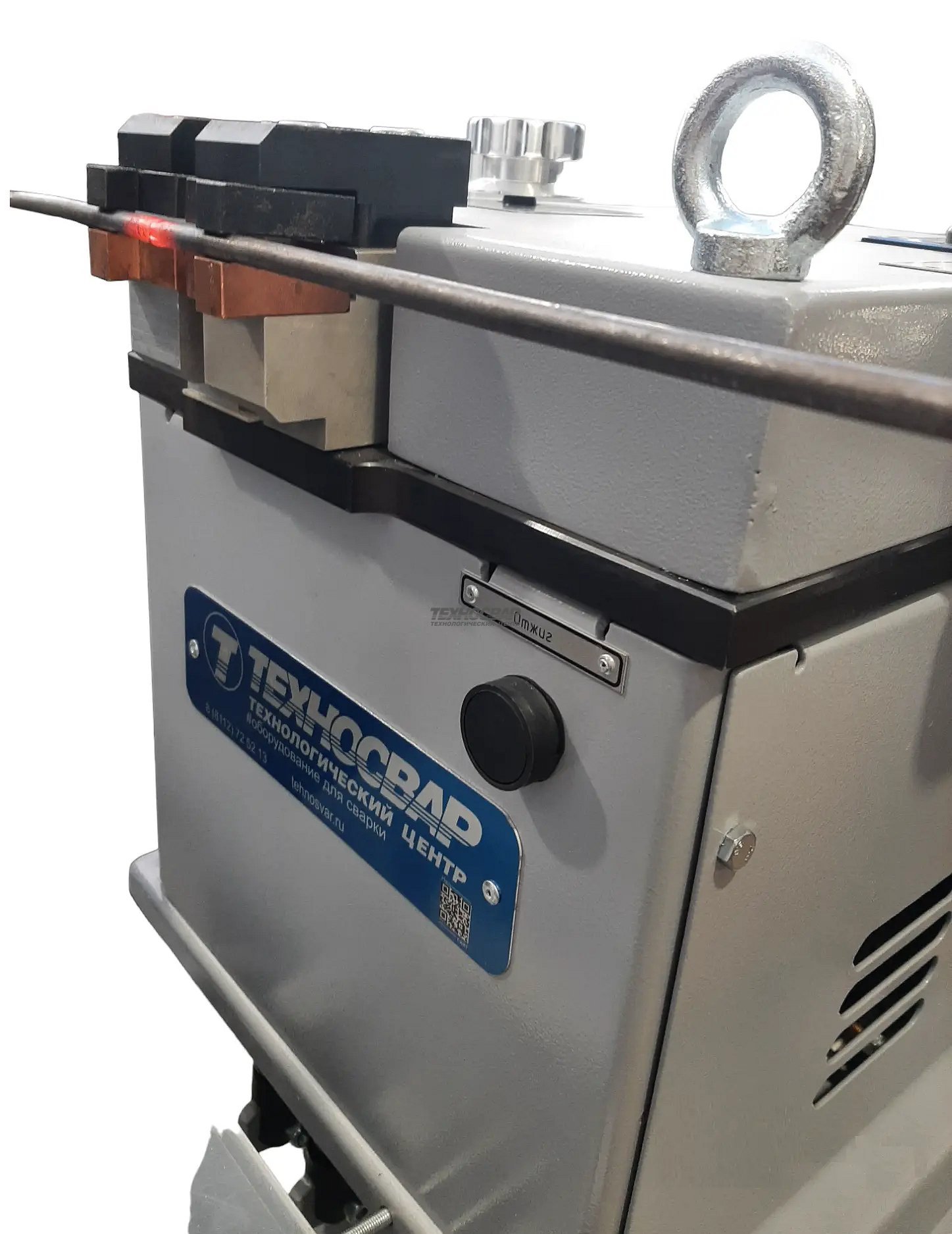

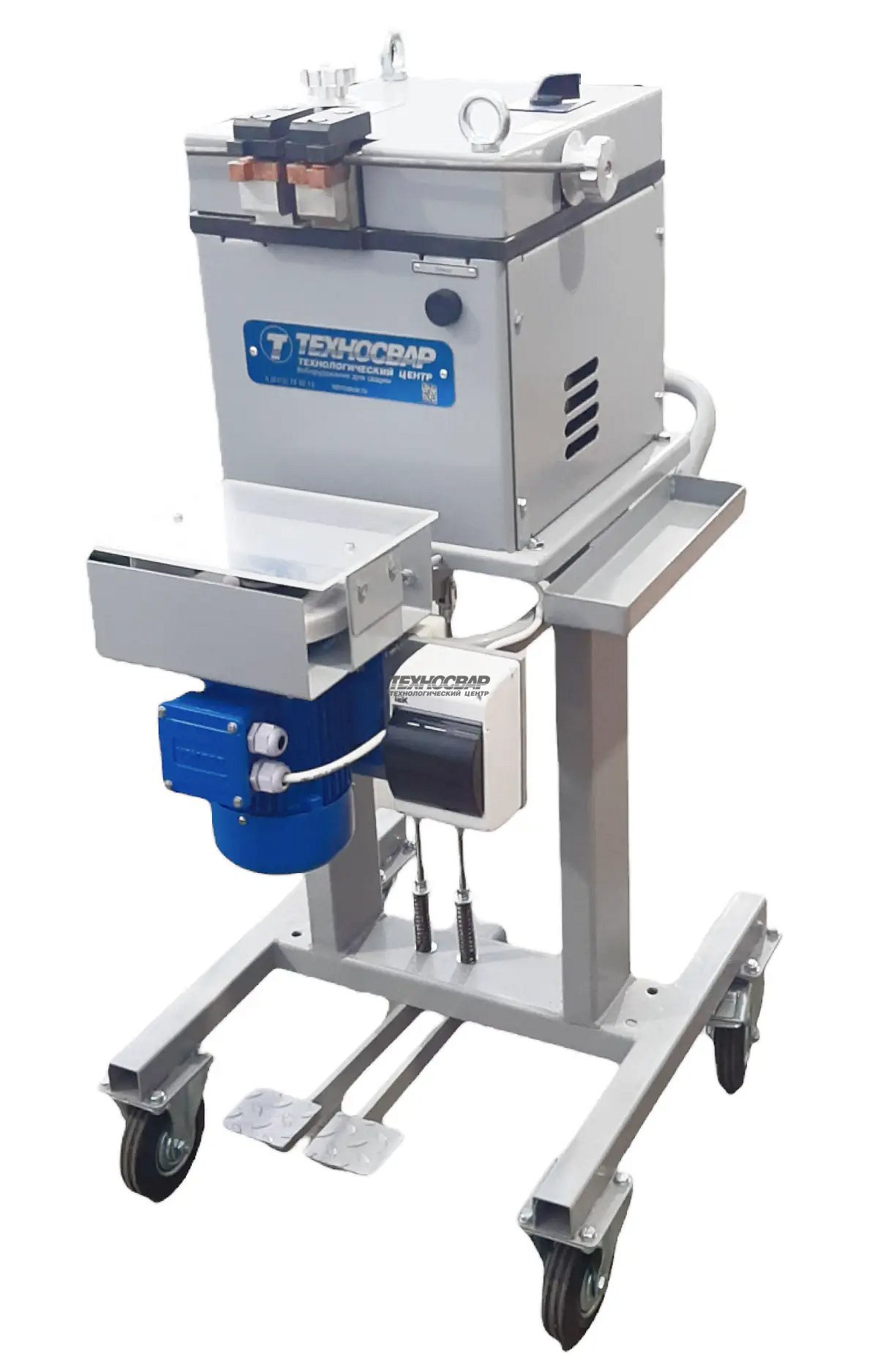

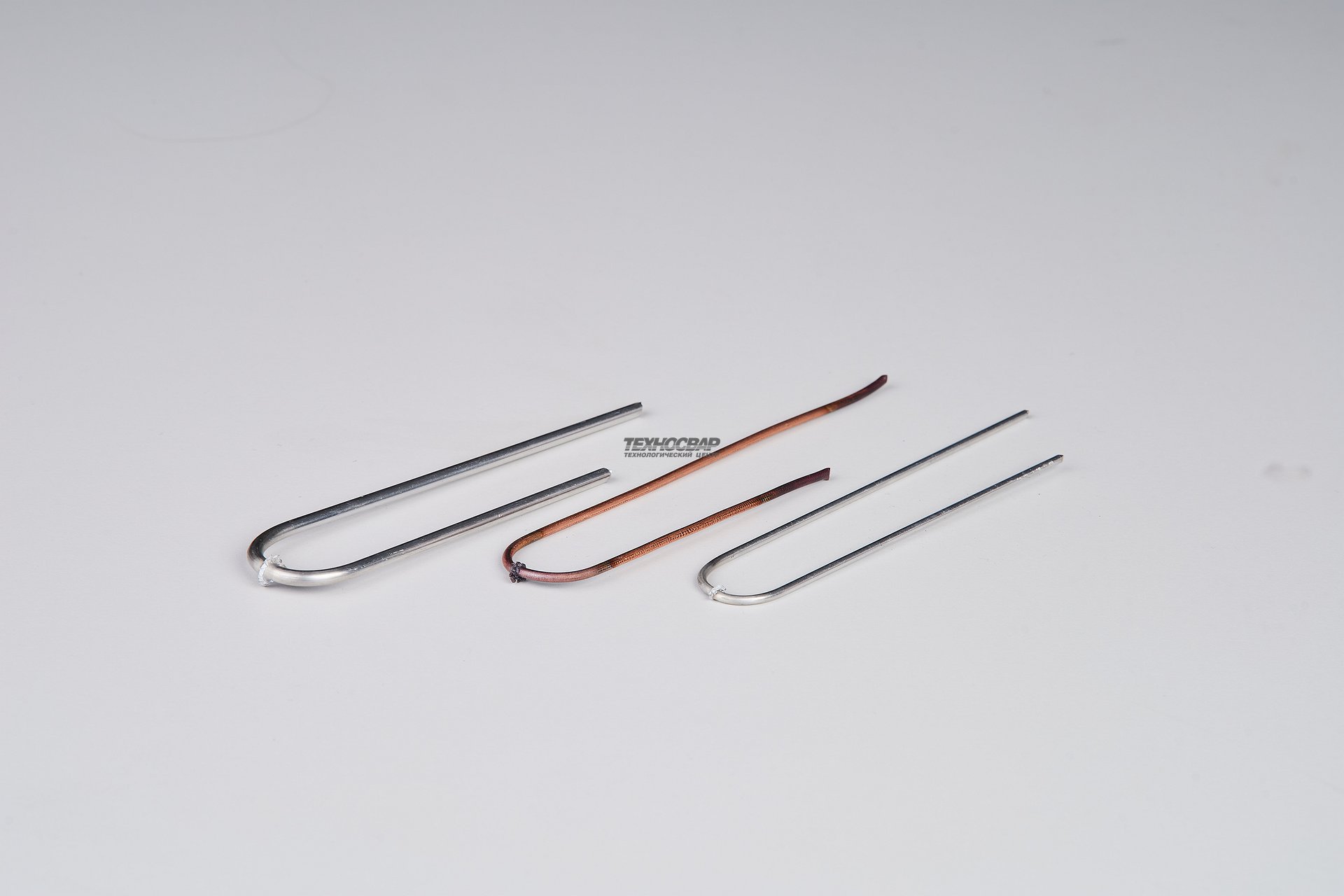

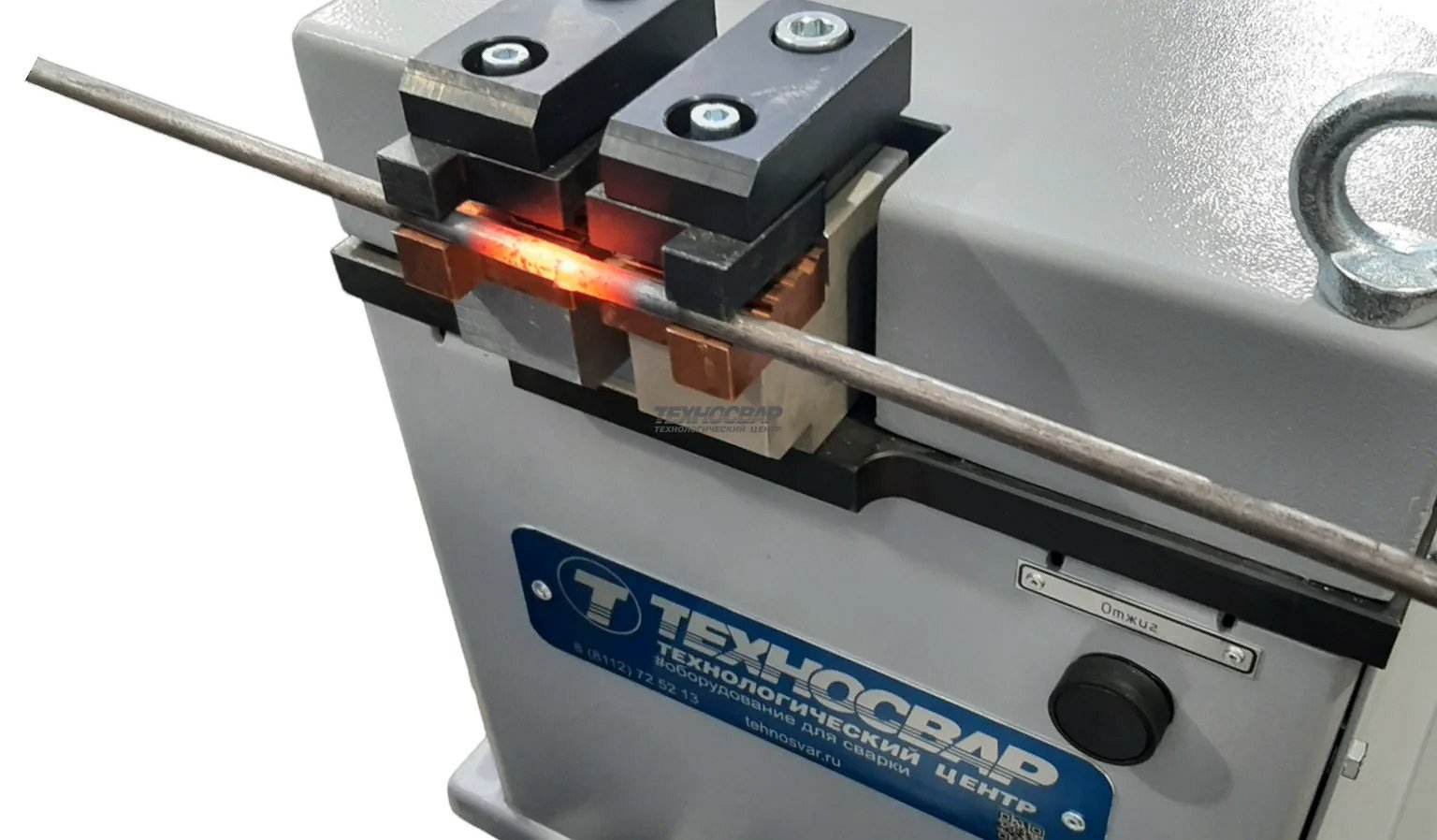

Машина контактной стыковой сварки сопротивлением МСС – 0501 УХЛ4 предназначена для сварки проволоки из стали, медных и алюминиевых сплавов при изготовлении проволочных изделий диаметром от 2,0 до 8,0 мм*.

Машина имеет 5 ступеней регулирования сварочной мощности и обеспечивает качество сварного соединения, соответствующего ГОСТ 1579 и ГОСТ 10447.

Основными преимуществами данной сварочной машины:

-мобильна, проста и надежна в эксплуатации

-имеет функцию отжига после сварки

-поставляется в собранном виде и готова к работе сразу после подключения к электроэнергии

-собрана из оригинальных запчастей, разработанных и изготовленных на собственном производстве

-в качестве источника сварного тока применяется трансформатор ТК-02.03.01 собственного изготовления, катушки пропитаны эпоксидным компаундом

-установленный срок службы – не менее 7 лет

№ п/п	Наименование параметра	Ед. изм.	Величина
1	Номинальное напряжение трехфазной питающей сети	В	380
2	Частота тока питающей сети	Гц	50
3	Наибольшая мощность при коротком замыкании, не более	кВА	37,6
4	Мощность при ПВ=50%	кВА	4,7
5	Номинальный длительный вторичный ток	кА	1,3
6	Наибольший вторичный ток, не менее	кА	14,5
7	Номинальный вторичный ток при ПВ=50%	кА	1,8
8	Длительный первичный ток, не более	А	9
9	Наибольший первичный ток при коротком замыкании машины	А	99
10	Регулирование сварочной мощности		Ступенчатое
11	Количество ступеней регулирования вторичного напряжения сварочного трансформатора		5
12	Номинальная ступень регулирования вторичного напряжения		5
13	Напряжения холостого хода сварочного трансформатора	В	1 – 1 2 – 1,3 3 – 1,6 4 – 2,1 5 – 2,6
14	Коэффициент трансформации		1 – 146 2 – 180 3 – 238 4 – 292 5 – 380

15	Номинальное усилие зажатия, не менее	даН	75
16	Тип привода зажатия заготовок		Рычажно-пружинный
17	Номинальное усилие осадки, не менее	даН	20
18	Тип привода осадки		пружинный
20	Возможность снятия грата		устройство для зачистки грата
21	Возможность термообработки		есть
22	Сопротивление сварочного контура постоянному току, не более	мкОм	145
23	Рабочий ход подвижной части	мм	1…9
24	Величина раскрытия губок	мм	10
25	Диаметр свариваемых прутков (низкоуглеродистая и легированная сталь)	мм	2…8
26	Диаметр свариваемых прутков (медь и латунь)	мм	2…3,5
27	Диаметр свариваемых прутков (алюминий)	мм	2…5
28	Максимальное свариваемое сечение:
	Низкоуглеродистые стали	мм²	50
	Легированные стали	мм²	50
	Медь	мм²	9,6
	Латунь	мм²	9,6
	Алюминий	мм²	19,6
29	Охлаждение		Естественное воздушное
30	Габаритные размеры машины, не более:
	Длина	мм	570
	Ширина	мм	670
	Высота	мм	1350
31	Масса, не более	кг	84
