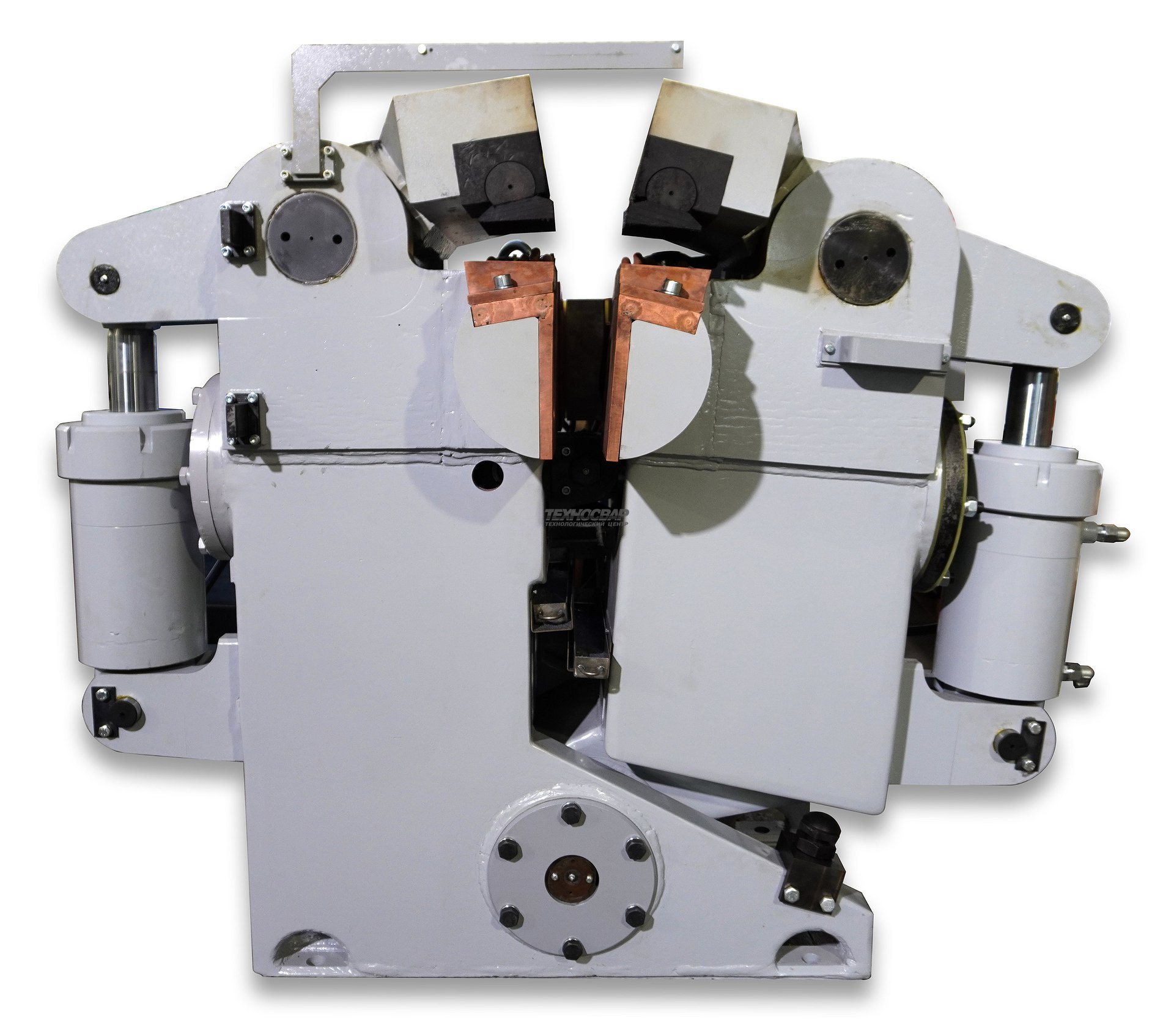

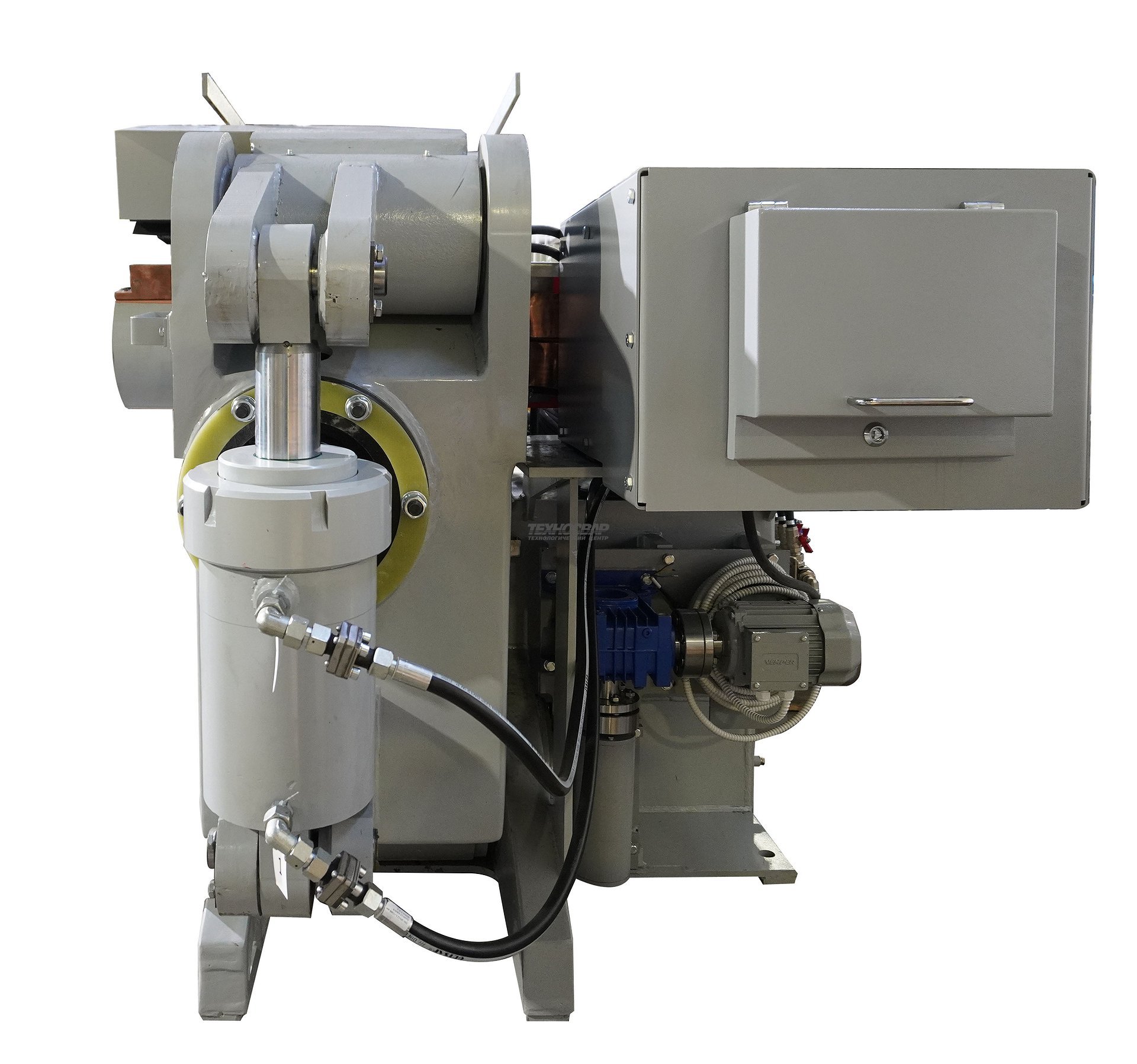

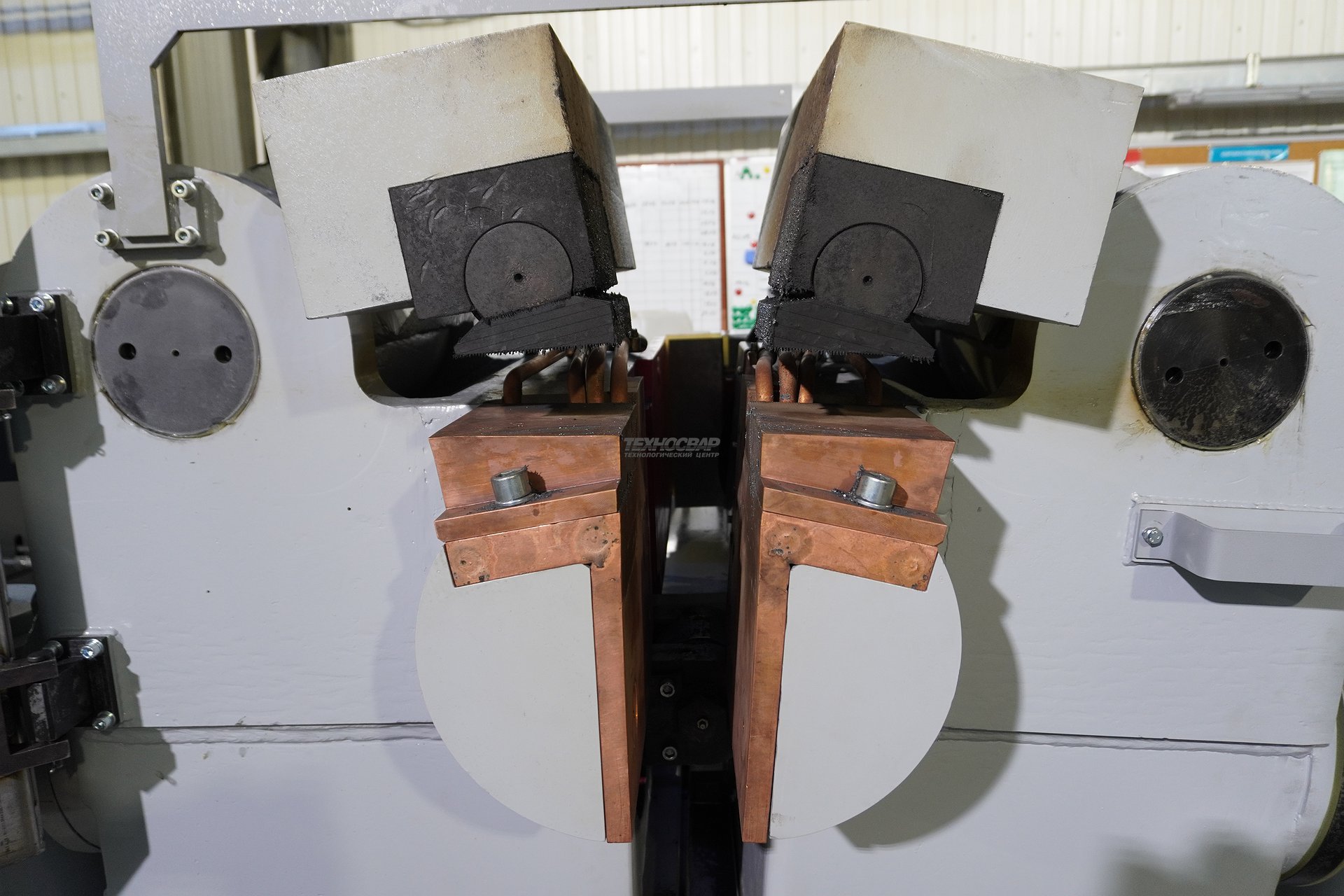

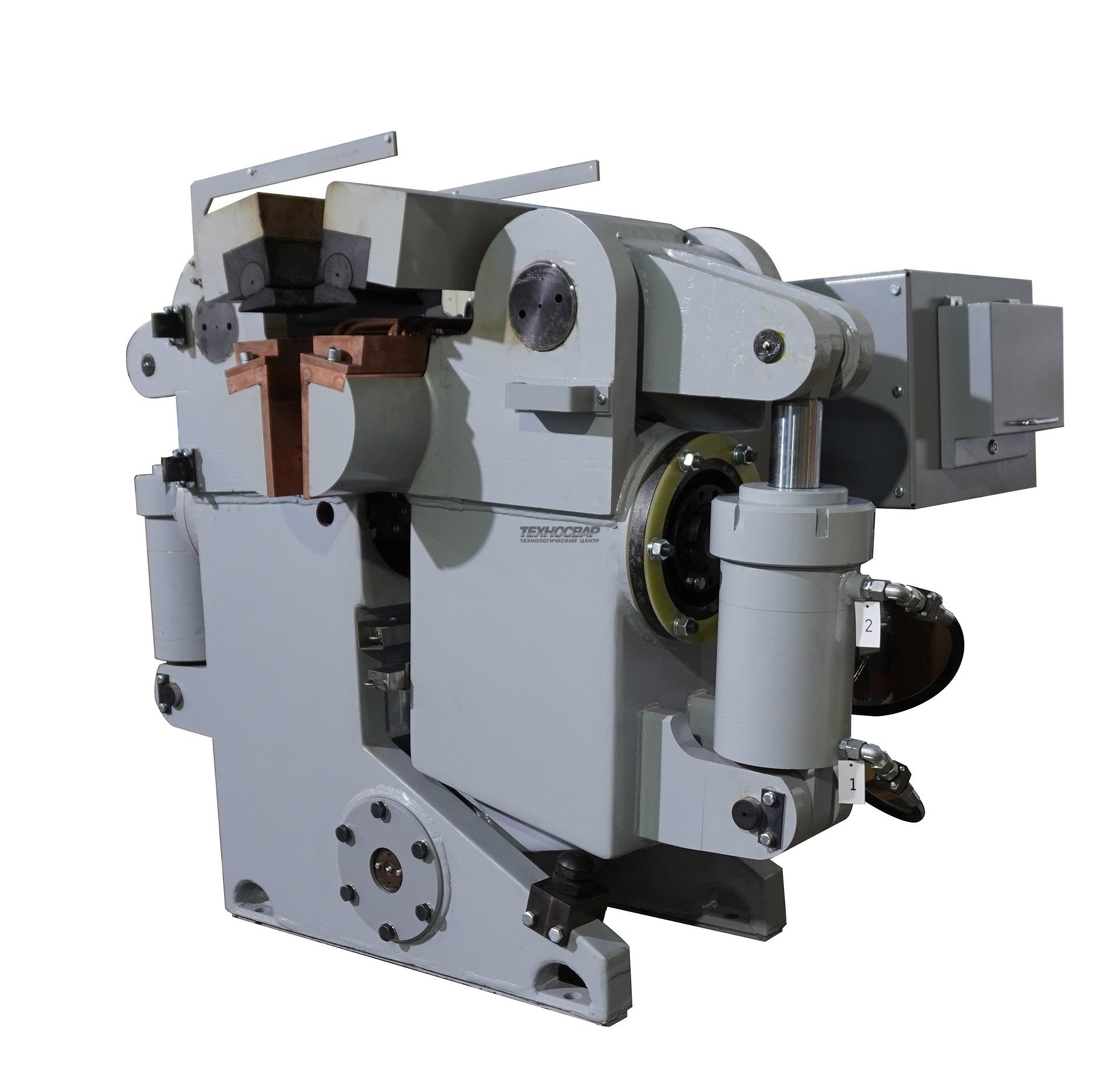

Машина МСО-1603 (К-617) для стыковой контактной сварки

Машина МСО-1603 (К-617) для контактной стыковой сварки оплавлением предназначена для сварки изделий из малоуглеродистых, аустенитных и жаропрочных сталей, алюминиевых сплавов, а также алюминия с медью.

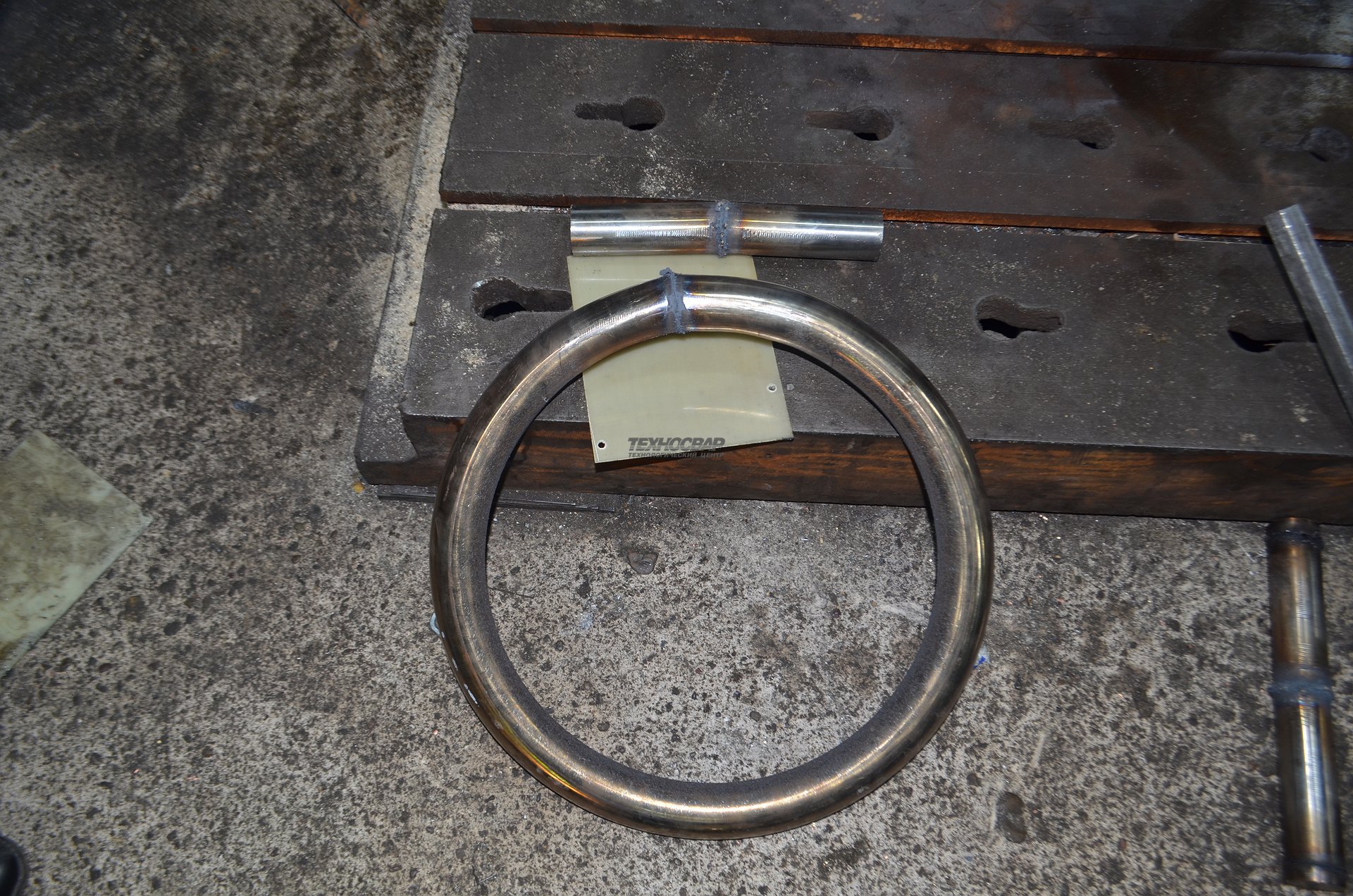

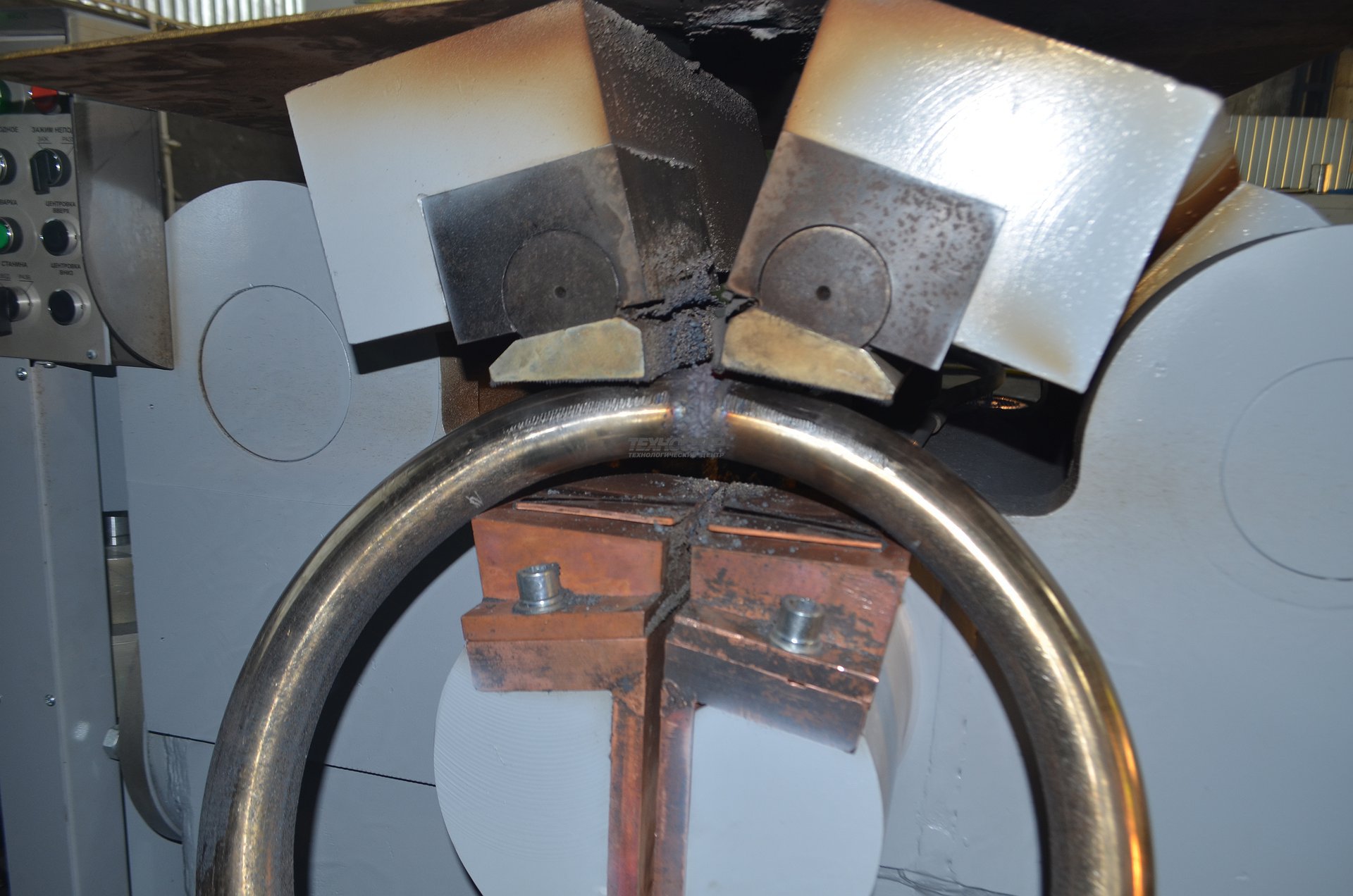

Конструкция машины позволяет сваривать прямолинейные изделия и изделия замкнутой формы.

Конструкция машины и схема управления обеспечивает следующие режимы работы в полуавтоматическом цикле:

  • сварку по циклу “непрерывное оплавление”
  • сварку по циклу “оплавление с подогревом”

Наибольшее сечение свариваемых изделий:

из малоуглеродистой стали 4500 мм²
из нержавеющей стали 1500 мм²
из жаропрочной стали 1200 мм²

Преимущества сварочной машины МСО - 1603 (К-617)

  • Изготовлена из российского сырья и материалов, имеющих все необходимые сертификаты
  • Система управление выполненная на базе SIEMENS Simatic S7, обеспечивающая хранение и создания более 20 технологических программ сварки, визуализацию сварочного процесса и его протоколирование.
  • Установка параметров сварки на сенсорной панели располагающейся на лицевой панели шкафа управления.
  • В качестве источника сварного тока применяется трансформатор собственного изготовления, залитый эпоксидным компаундом
  • Жидкостное охлаждение сварочного трансформатора и вторичного контура

Дополнительные опции:

Оснащение машины автономной замкнутой системой охлаждения.







       *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

       **Копирование данных, без согласования с администрацией сайта, запрещено.

Номинальное напряжение питающей сети 380 В
Частота питающей сети 50 Гц
Номинальный длительный вторичный ток 9,0 кА
Наибольший вторичный ток 70 кА
Мощность сварочного трансформатора при ПВ=50% 96 кВА
Наибольшая  мощность при коротком замыкании, не более 585 кВА
Число ступеней регулирования вторичного напряжения сварочного трансформатора 16

Пределы регулирования вторичного напряжения

от 4,05 до 8,1В
Усилие зажатия 31360 (32000) даН (кгс)
Усилие осадки 15680 (16000) даН (кгс)

Максимальная ширина свариваемых деталей

160 мм

Максимальная высота свариваемых деталей  95 мм
Минимальный внутренний диаметр свариваемых колец 300 мм
Рабочее давление масла насосной установки 10,3 (105) МПа (кгс/см2 )
Скорость осадки, не менее 50 мм/с
Номинальное давление воды в системе охлаждения 0,15 (1,5) МПа (кгс/см2 )
Расход воды в системе охлаждения при давлении 0,15 МПа, (1,5 кгс/мм2 ), не менее 9 л/мин

Габаритные размеры:

Машины сварочной (ДхШхВ)

Шкафа управления (ДхШхВ)

Гидравлической станции (ДхШхВ) ДхШхВ



1500х1760х1550 мм

1145х715х1200 мм

800х600х2100 мм



Масса:

Машины

Шкафа управления

Гидравлической станции



4100 кг

200 кг

555 кг
