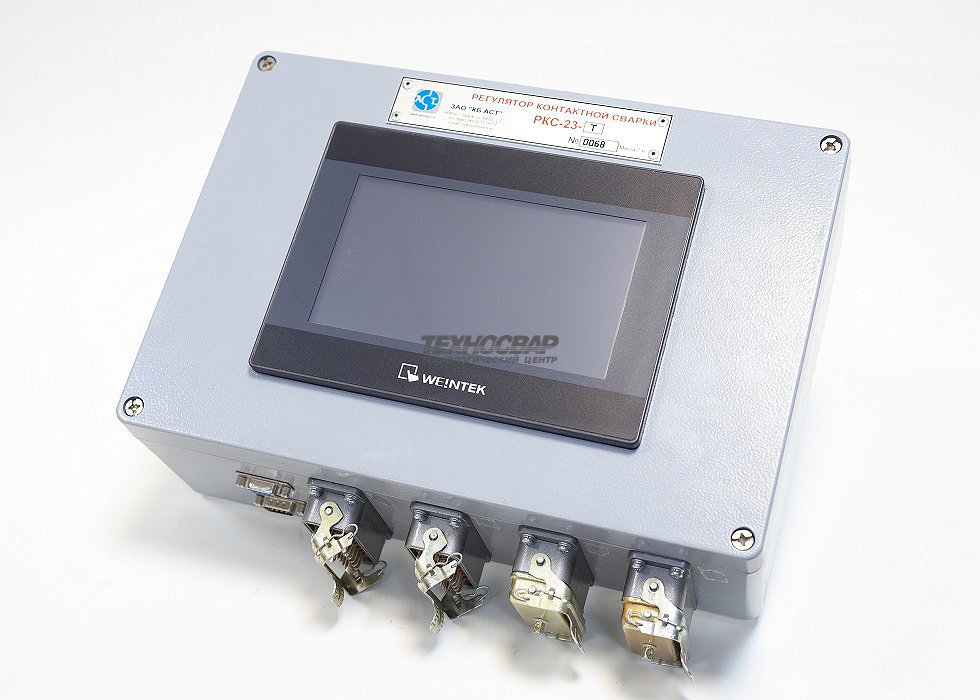

Регулятор контактной сварки РКС-23

Регулятор контактной сварки РКС-23 предназначен для управления процессом сварки точечных, рельефных и шовных машин с выпрямлением трехфазного или шестифазного вторичного тока с повышающимся усилием сжатия, и исполнения по команде оператора основных параметров сварки: времени сварки, напряжения, силы тока, усилия сжатия электродов, проковки. Для машин контактной шовной сварки предусмотрено исполнение РКС-23Ш, для точечных и рельефных машин исполнение РКС-23Т

Преимущества регулятора контактной сварки РКС-23

  • Стабилизация сварочного тока при колебаниях напряжения питающей сети
  • Управление тиристорным контактором и регулирование величины сварочного тока
  • Управление двумя электропневматическими клапанами привода сжатия электродов и регулирование усилия сжатия
  • 7-дюймовый дисплей для установки параметров сварочной программы, отображение на нем текущих параметров и результатов последней сварки
  • Воспроизведения циклов сварки и хранение в энергонезависимой памяти до 20 сварочных программ
  • Режим ковки и обжима
  • Отсчет выдержек времени в периодах и полупериодах сетевого напряжения
  • Установка параметров сварки на лицевой панели регулятора и цифровая индикация установленных параметров
  • Дискретный отсчет и регулирование длительности позиций сварочного цикла
  • Установка величины сварочного тока в диапазоне 25-100% от его полнофазного значения
  • Защита от зарегулирования
  • Измерение сварочного тока в кА (комплектуется датчиком тока «пояс Роговского»)







       *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

       **Копирование данных, без согласования с администрацией сайта, запрещено.

Напряжение сети переменного тока 380 В
Потребляемая мощность, не более 60 ВА
Параметры входных дискретных сигналов:
напряжение логической «1» , не более 21 - 30 В
ток, не более 10 - 20 мА
напряжение логического «0», не более 0-7 В
Параметры импульсов управления тиристорами:
напряжение (на сопротивлении 6,2 Ом) 20±5 В
длительность (на уровне не ниже 15 В) 200±100 мкс
Параметры выходных дискретных сигналов типа «верхний ключ»:
напряжение на нагрузке, не более 24±5% В
ток на нагрузке, не более 0,7 А
Параметры цикла сварки: РКС-23Т РКС-23Ш
количество позиций цикла сварки
количество режимов работы по усилию
количество управляемых пневмоклапанов
количество позиций нагрева
количество программ сварки
9
5
3
3
16
4
2
2
1
16
Возможности регулятора:
компенсация изменения напряжения сети да
ковка да
обжим да
измерение сварочного тока да
измерение усилия (исполнение РКС-23Т) да
допусковый контроль да
парольная защита программ сварки да
Габаритные размеры (ШхГхВ) 330х300х120 мм
Масса 7 кг
