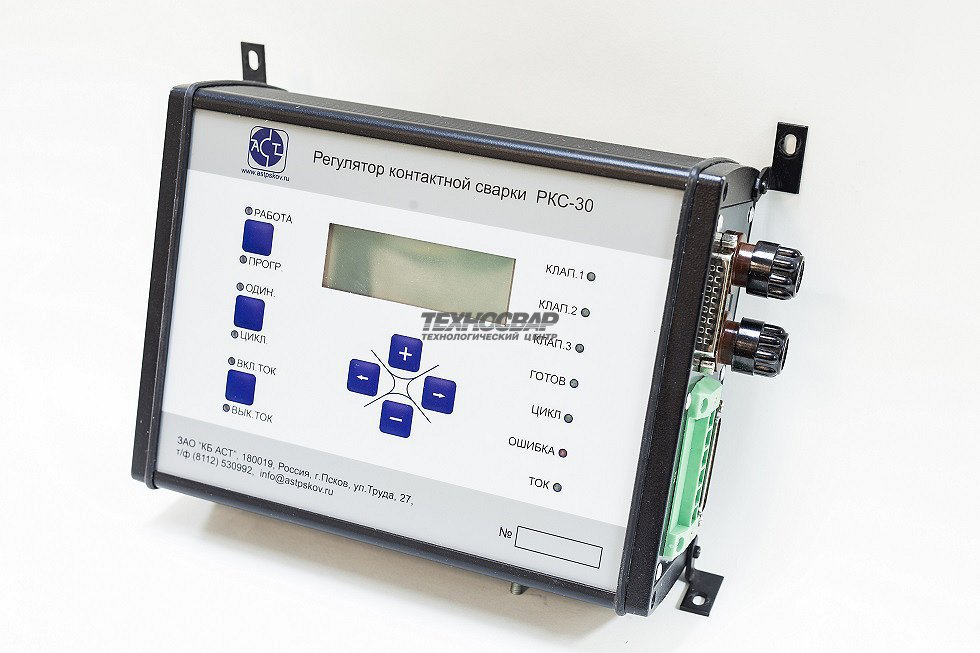

Регулятор контактной сварки РКС-30

Регулятор контактной сварки РКС-30 предназначен для управления процессом сварки точечных, рельефных и шовных машин переменного тока, и исполнения по команде оператора основных параметров сварки: времени сварки, напряжения, силы тока, усилия сжатия электродов, проковки (РКС-30-5). Выпускается в пяти исполнениях РКС-30-1…РКС-30-5

Преимущества регулятора контактной сварки РКС-30

  • Стабилизация сварочного тока при колебаниях напряжения питающей сети
  • Управление тиристорным контактором и регулирование величины сварочного тока
  • Управление 2-мя (РКС-30-1…РКС-30-3), 3-мя (РКС-30-4, РКС-30-5) электропневматическими клапанами привода сжатия электродов и регулирование усилия сжатия
  • 4-хстрочный дисплей для установки параметров сварочной программы, отображение на нем текущих параметров и результатов последней сварки
  • Воспроизведения циклов сварки и хранение в энергонезависимой памяти до 20 сварочных программ
  • Режим ковки и обжима
  • Отсчет выдержек времени в периодах и полупериодах сетевого напряжения
  • Установка параметров сварки на лицевой панели регулятора и цифровая индикация установленных параметров
  • Дискретный отсчет и регулирование длительности позиций сварочного цикла
  • Установка величины сварочного тока в диапазоне 25-100% от его полнофазного значения
  • Защита от зарегулирования
  • Измерение сварочного тока в кА (комплектуется датчиком тока «пояс Роговского»)
  • Регулятор с исполнением РКС-30-5 позволяет вести паспортизацию сварочных точек с сохранением результатов и резервным хранением программ сварки на SD-карте







       *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

       **Копирование данных, без согласования с администрацией сайта, запрещено.

Напряжение сети переменного тока 380 В
Потребляемая мощность, не более 60 ВА
Параметры входных дискретных сигналов:
напряжение логической «1», не более 30 В
ток, не более 20 мА
Параметры импульсов управления тиристорами:
напряжение (на сопротивлении 6,2 Ом) 20±5 В
длительность (на уровне не ниже 15 В) 200±100 мкс
Параметры выходных дискретных сигналов типа «верхний ключ»:
напряжение на нагрузке, не более 30 В
ток нагрузки, не более 0,5 А
Параметры цикла сварки: РКС-30-1 РКС-30-2 РКС-30-3 РКС-30-4 РКС-30-5
количество позиций цикла сварки 7 9 9 12 12
количество режимов работы по усилию 2 5 5 5 5
количество управляемых пневмоклапанов 2 2 2 3 3
количество позиций нагрева 2 2 2 3 3
количество программ сварки 16 16 16 16 16
Возможности регулятора:
компенсация изменения напряжения сети       да
ковка       да
обжим       да
возможность стабилизации сварочного тока и задания его в кА - - да да да
допусковой контроль - - да да да
измерение cos φ машины - - да да да
двухпостовой режим работы - - - да да
компенсация износа электродов - - - да да
парольная защита программ сварки - - - да да
измерение давлений в полостях пневмоцилиндра и расчет усилия сжатия - - - - да
прямое измерение усилия - - - - да
отключение тока при снижении усилия («защита от прожогов») - - - - да
дополнительные программируемые дискретные входы - - - - да
формирование сигналов задания на электроуправляемые устройства (регуляторы давления, частотный привод и т. д.) - - - - да
паспортизация сварочных точек с сохранением паспортов на SD-карте - - - - да
резервное хранение программ сварки на SD-карте - - - - да
связь с устройствами управления верхнего уровня по протоколам RS-485 и CAN - - - - да
программное обеспечение на ПК - - - - да
Габаритные размеры (ШхГхВ) 305х185х87 мм
Масса 3 кг
