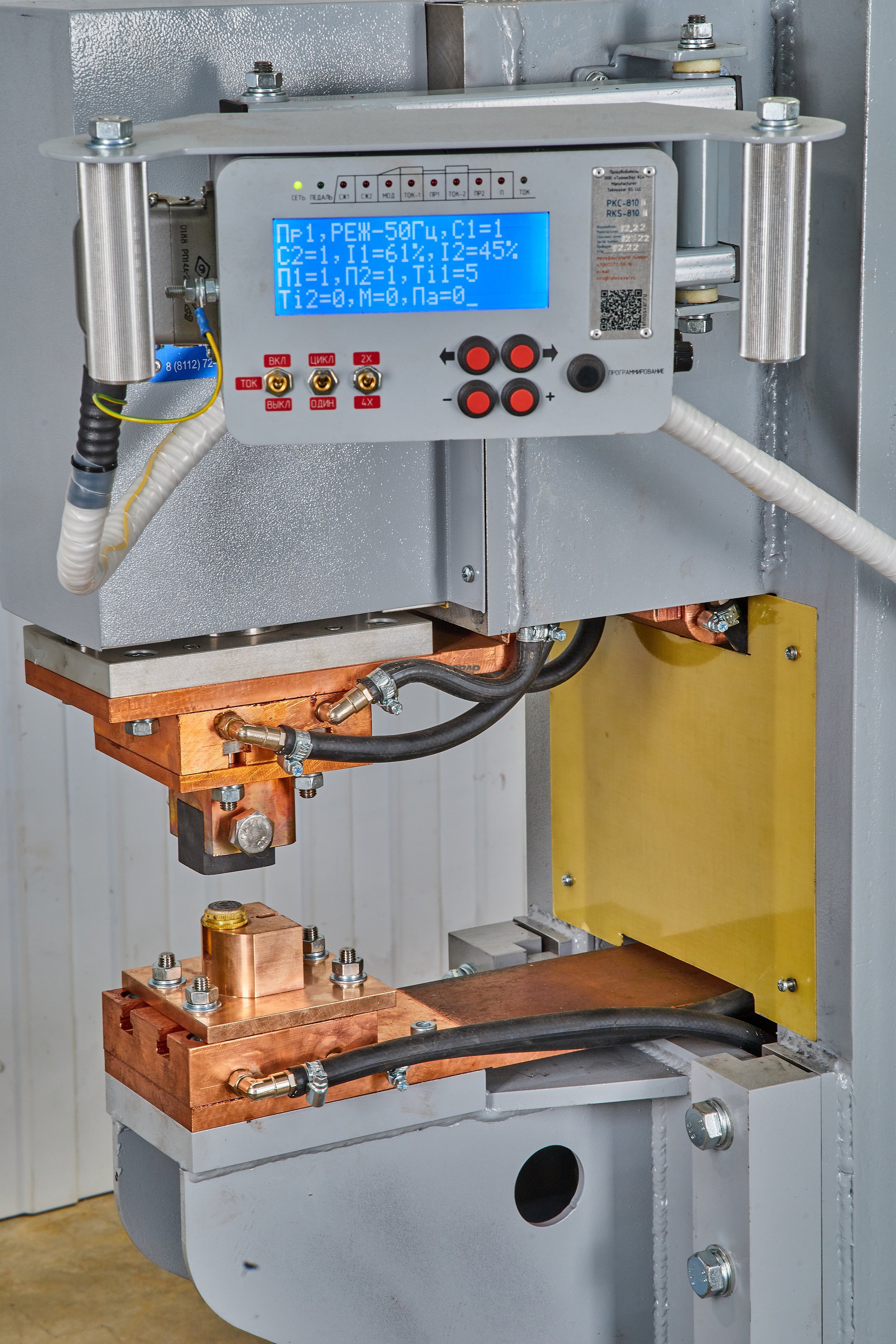

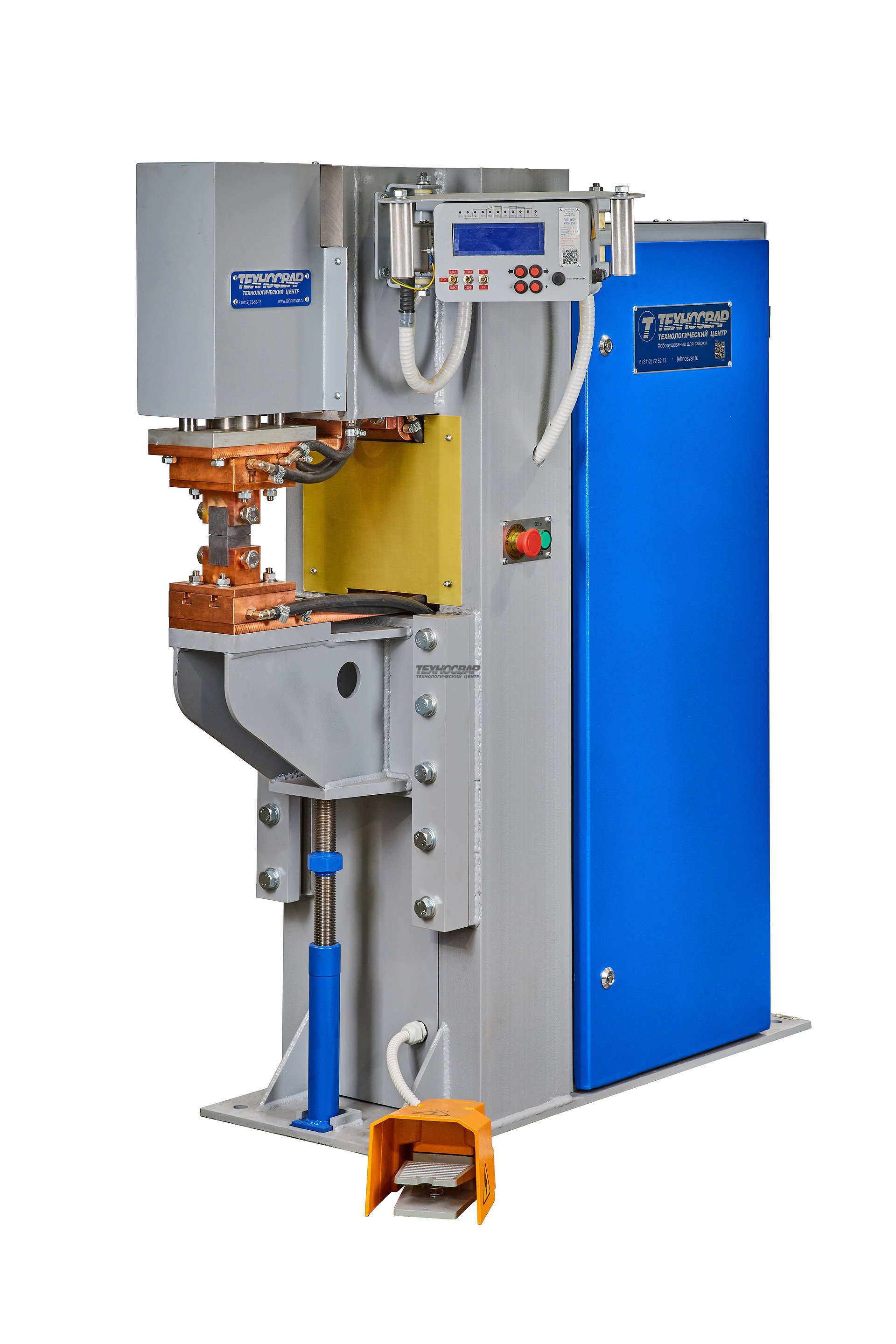

УКП-02 Установка для электрической контактной пайки

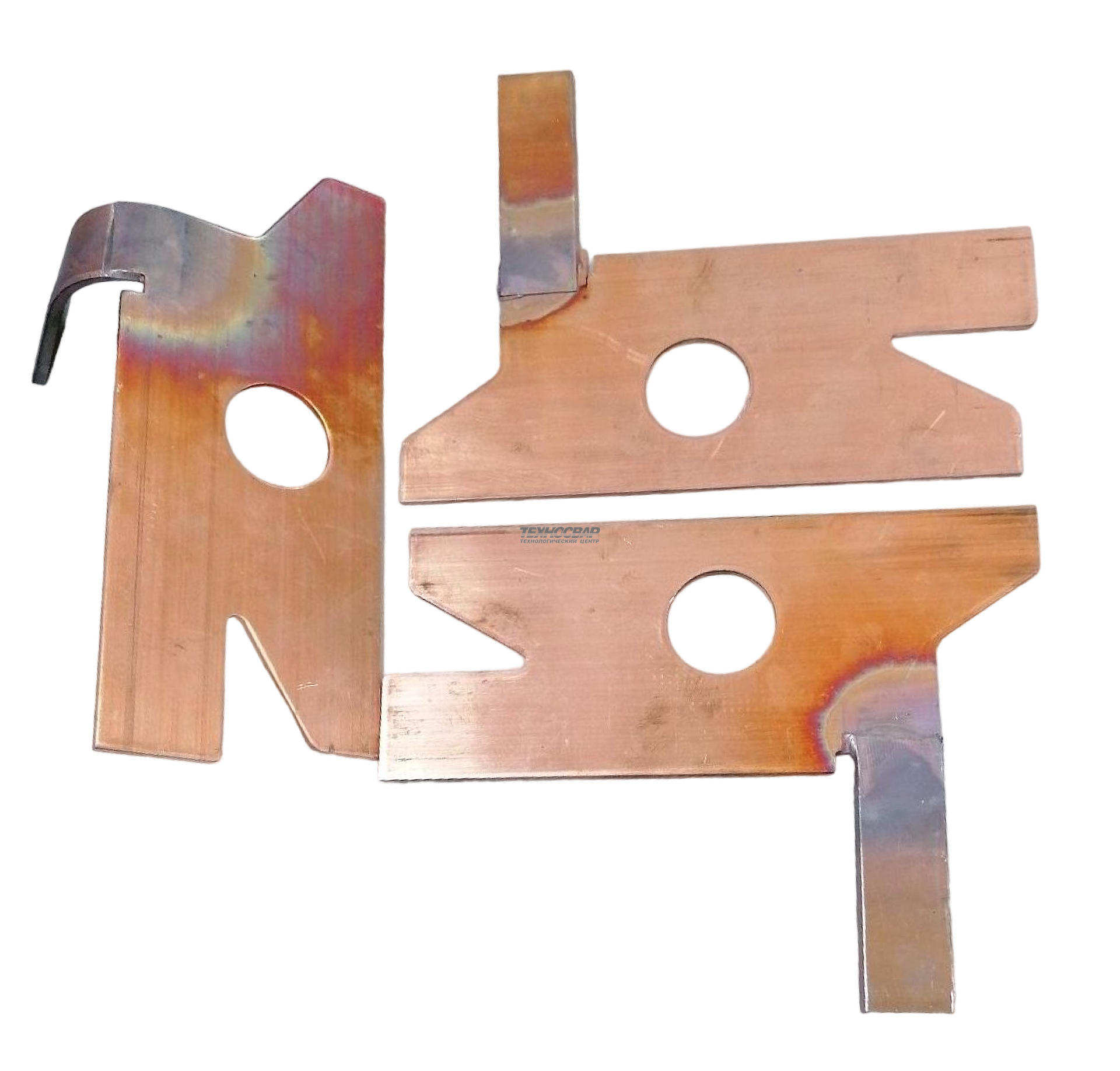

Установка электрической контактной пайки электросопротивлением УКП-02 с комплектом специальной оснастки, предназначенная для осуществления качественного электроконтактного нагрева деталей при пайке серебряных контактов-пятаков







       *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

       **Копирование данных, без согласования с администрацией сайта, запрещено.

Напряжение питающей сети 380 В
Частота сети 50 Гц
Максимальный ток короткого замыкания пайки 16 кА
Мощность при ПВ=50% 79 кВа
Длительная мощность 56 кВа
Длительный вторичный ток 4,5 кА
Длительный первичный ток 148 А
Наибольший первичный ток при к.з. машины 552
Сечение кабеля подключения 35 мм²
Регулирование сварочной мощности Плавно-ступенчатое
Количество ступеней регулирования сварочной мощности 8
Номинальная ступень регулирования 7
Пределы фазового регулирования 22...100%

Вторичное напряжение по ступеням при параллельном соединении вторичных витков:

1 ступень

максимальная ступень



5,84 В

12,6 В

Коэффициент трансформации по ступеням при последовательном соединении вторичных витков трансформатора:

1 ступень

8 ступень





62,50

29,00

Номинальный вылет

300 мм
Номинальный раствор 150 мм

Ход верхнего электрода, не менее

наибольший

наименьший



100 мм

5 мм

Нагрев при пайке контактный, электросопротивлением
Привод сжатия электродов пневматический
Наибольшее усилие сжатия электродов при давлении 0,5 МПа 400 даН
Минимальное усилие сжатия электродов при давлении сжатого воздуха 0,05МПа 20 даН
Площадь паямого соединения 40...82 мм²
Время нагрева 0,02...5 с
Расхд сжатого воздуха при номинальном усилии сжатия и рабочем ходе 10 мм 0,65 м3/100 ходов
Расход охлаждающей воды 700 л/ч

Габаритные размеры, не более

ДхШхМ



1300х390х1850 мм

Масса машины, не более 500 кг

В состав машины входит:

Трансформатор ТВК-75

Тиристорный контактор КТ-07

Регулятор контактной сварки РКС-810П



1 шт

1 шт

1 шт
