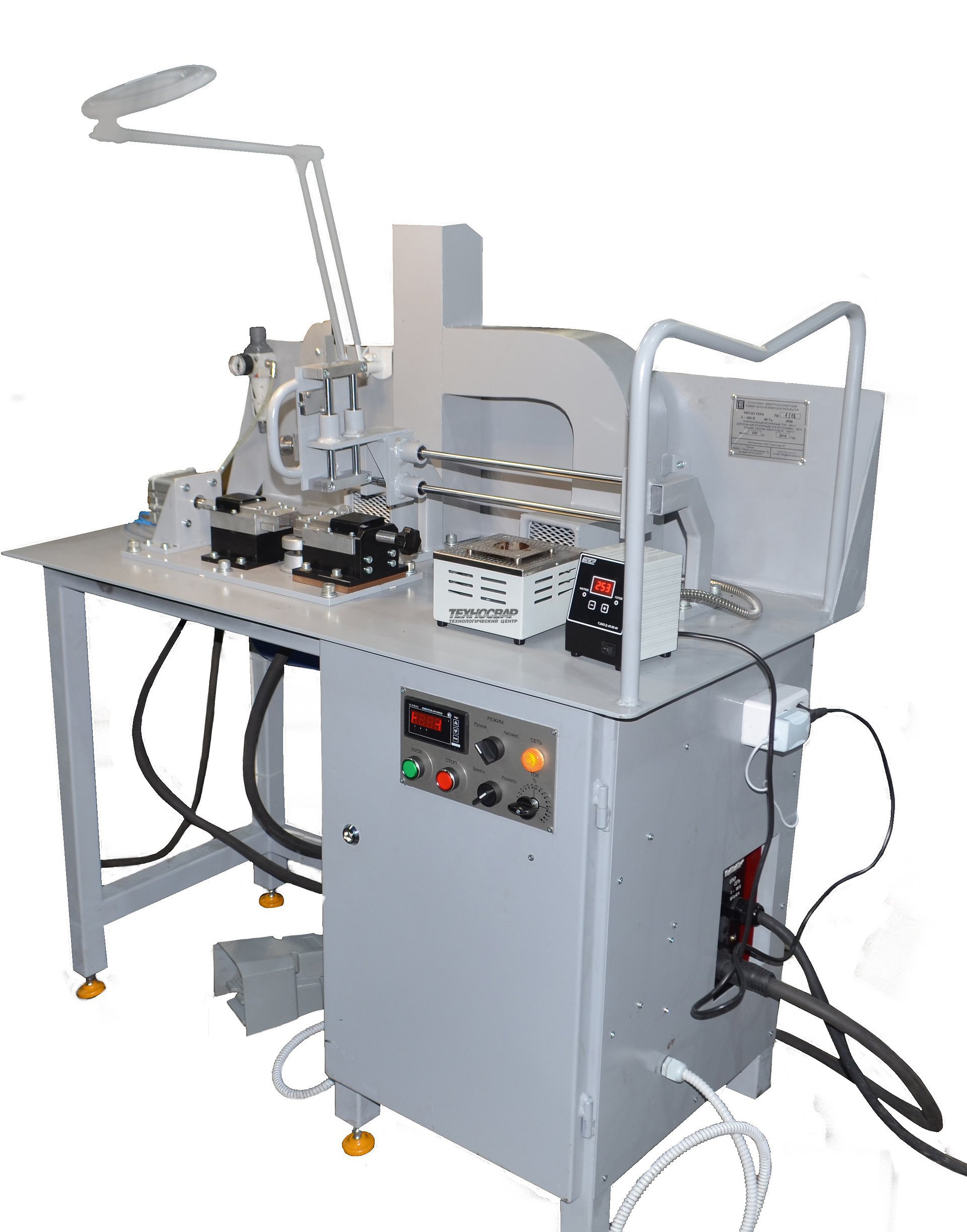

УКП - 03 Установка для пайки наконечников и разъемов

Установка УКП - 03 предназначена для пайки кабельных наконечников, гильз и разъемов.

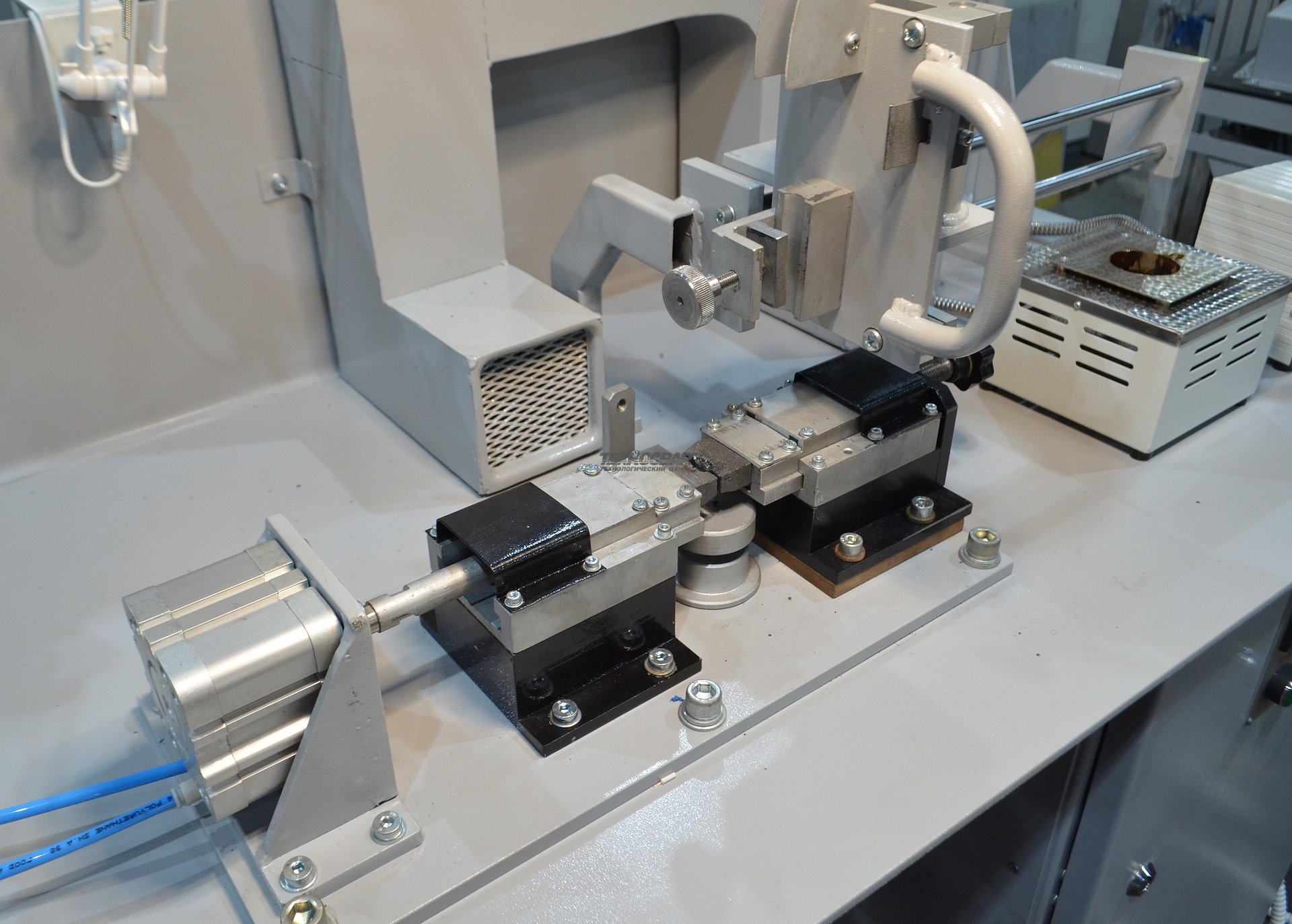

Нагрев наконечников и разъемов производится электроконтактным способом между графитовыми электродами.

Лужение концов проводов сечением от 16 до 70 мм² осуществляется  в ванне с расплавленным припоем.

       Установка обсепечивает работу в двух режимах:

- вручную: контроль нагрева и процесса паййки осуществляется оператором с помощью ножной педали.

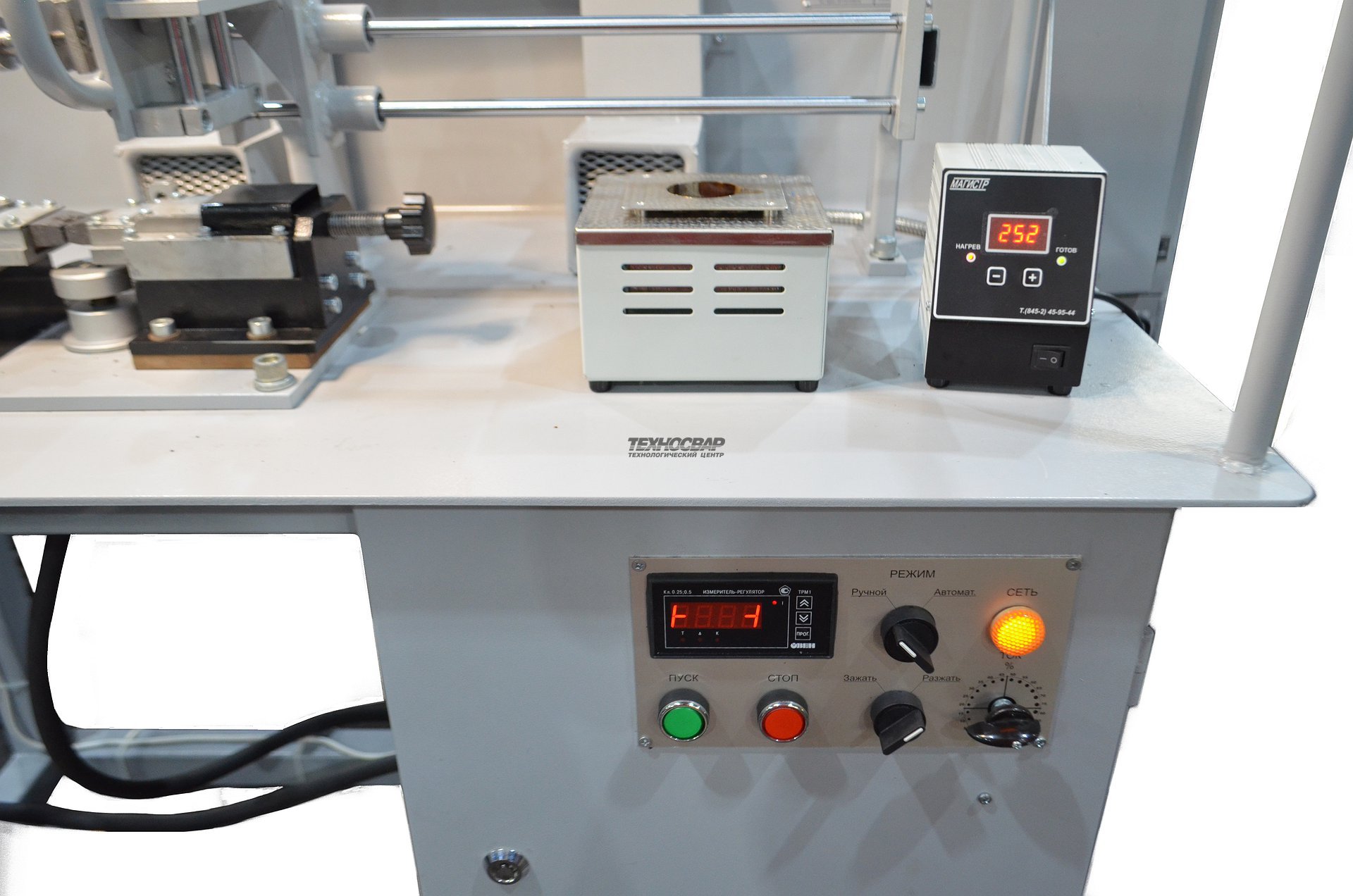

- автоматически: поддержание постоянной температуры наконечника производится с помощью регулятора температуры ТРМ - 500.

В конструкции установки предусмотрена каретка для облегчения работы оператора. Каретка предназначена для фиксации кабеля и его перемещения  между ванной расплавленного припоя и местом пайки.







       *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

       **Копирование данных, без согласования с администрацией сайта, запрещено.

Напряжение питающей сети при частоте 50 ГЦ 3х380 В
Потребляемый ток, не более 40 А
Род вторичного тока постоянный, выпрямленный

Напряжение холостого хода:

-в активном режиме

-в безопасном режиме



65 В

4 В

Сила тока при ПВ=100% 400 А
Способ нагрева деталей при пайке контактный электросопротивлением
Материал сменных электродов графит
Привод зажатия электродов пневматический
Расположение механизма сжатия электродов горизонтальное
Номинальное давление сжатого воздуха 5 бар
Усилие сжатия электродов 100 даН
Максимальная потребляемая мощность 27.7 кВА
Максимальная температура нагрева деталей 450 С°
Диапазоны сечений паяемых медных проводников 16...70 мм²
Режимы поддержания температуры ручной, автоматический
Исполнение установки настольное

Габаритные размеры установки, ДхШхВ, не более

750х1220х1300 мм
Масса установки, не более 220 кг
