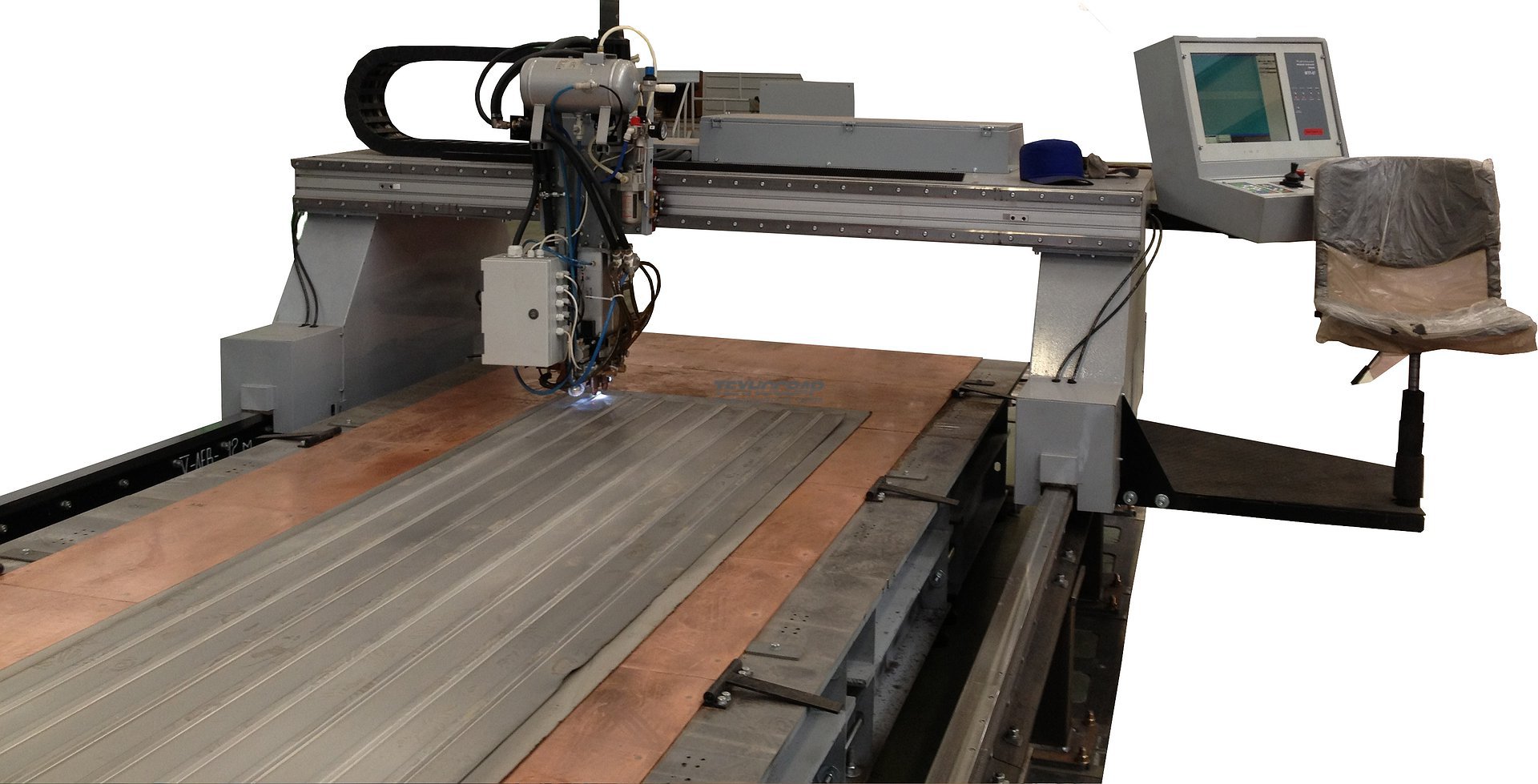

Автоматическая установка для односторонней контактной точечной сварки типа АТКС 9000 (МТП-07)

          Установка предназначена для односторонней контактной точечной сварки листового и профилированного металла, без следов сварки на видовой поверхности панелей боковых стен пассажирских вагонов метро и рельсовых автобусов.

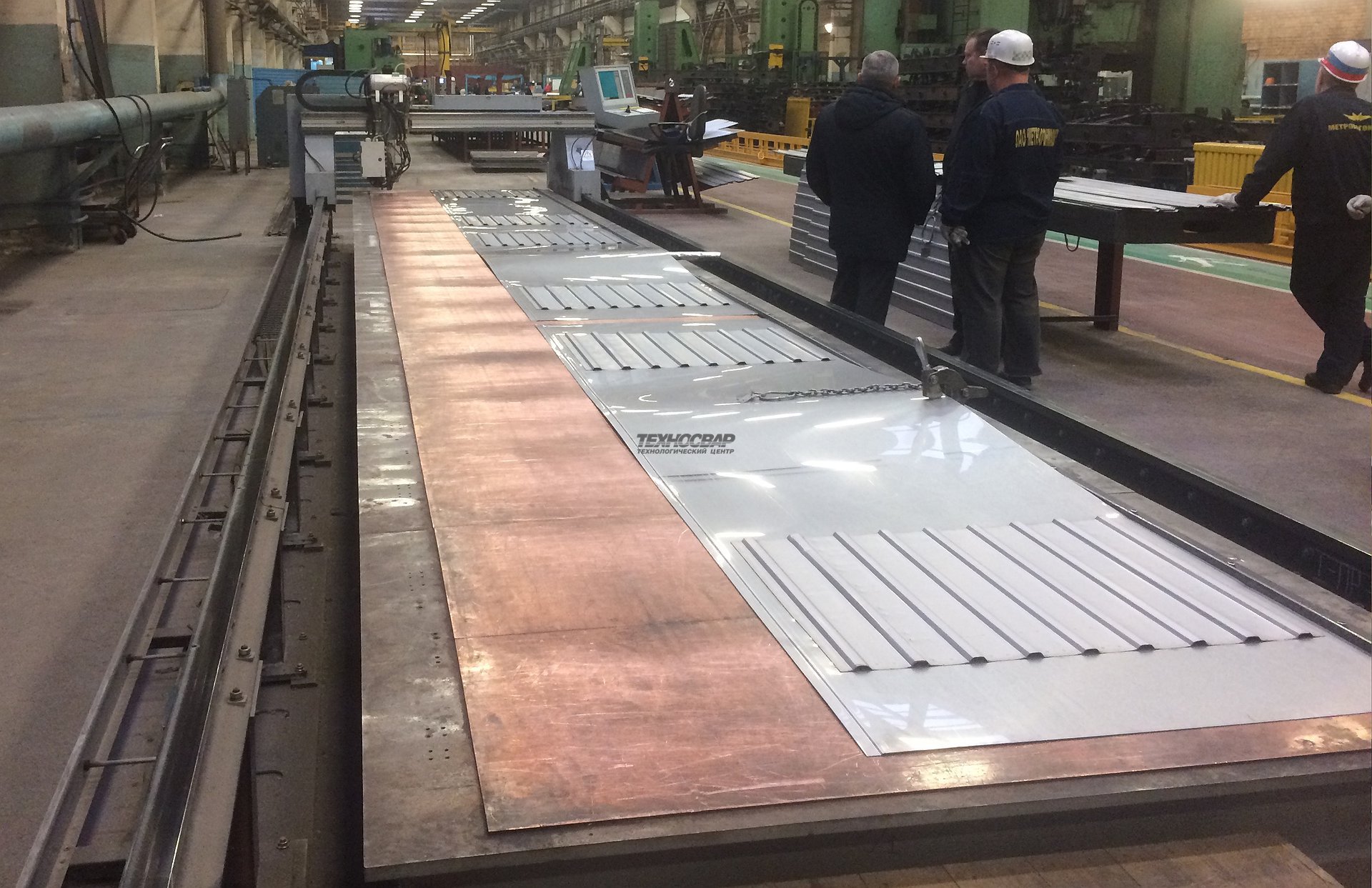

          Метод сварки - односторонняя точечная сварка двумя электродами на подложке из меди.

          Металлы для точечной сварки – 12Х18Н10Т+12Х18Н10Т;    12Х18Н10Т +Ст.20. Сочетание толщин сварных соединений (мм.): min: 0,7+1,0;  max: 1,5+2,5, с шагом между точками 80мм.

          Машина обеспечивает сварку панелей с габаритными размерами не более 1500 х 9000 мм (в соответствии с длиной рельсового пути 10 м). Высота профиля свариваемого изделия не должна превышать 40 мм.





 *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

**Копирование данных, без согласования с администрацией сайта, запрещено.

Напряжение питания 380 В, 50 Гц
Скорость перемещения машины 0,05…18,0 м/мин
Регулировка скорости движения Плавная
Количество сварочных головок, установленных на машине 1
Сочетание толщин свариваемых листов 0.7+1.0; 1.5+2.5 мм
Ток КЗ сварочного контура 15500 А
Максимальный сварочный ток 8600 А
Максимальное время сварки 25 периодов
Максимальное усилие прижатия электродов 600 кг (на пару электродов)
Геометрическая точность при прочерчивании по ГОСТ 5614-74  I класса (±0,50 мм)
Точность задаваемых перемещений (дискрета  управления) 0,1 мм
Программирование

код ISO,

формат кадра ESSI
Загрузка управляющих программ

- из памяти;

- с клавиатуры;

- с пульта оператора;

- с USB флэш диска;

- из локальной сети (по заказу)
Максимальная потребляемая мощность 60 кВА

Размеры рельсового пути

Длина (из них 1500 мм – на парковку машины)

Межосевое расстояние

Высота над уровнем пола



10 000 мм

2 300 мм

540 мм

Размеры сварочного оборудования:

Сварочная головка

Шкаф управления

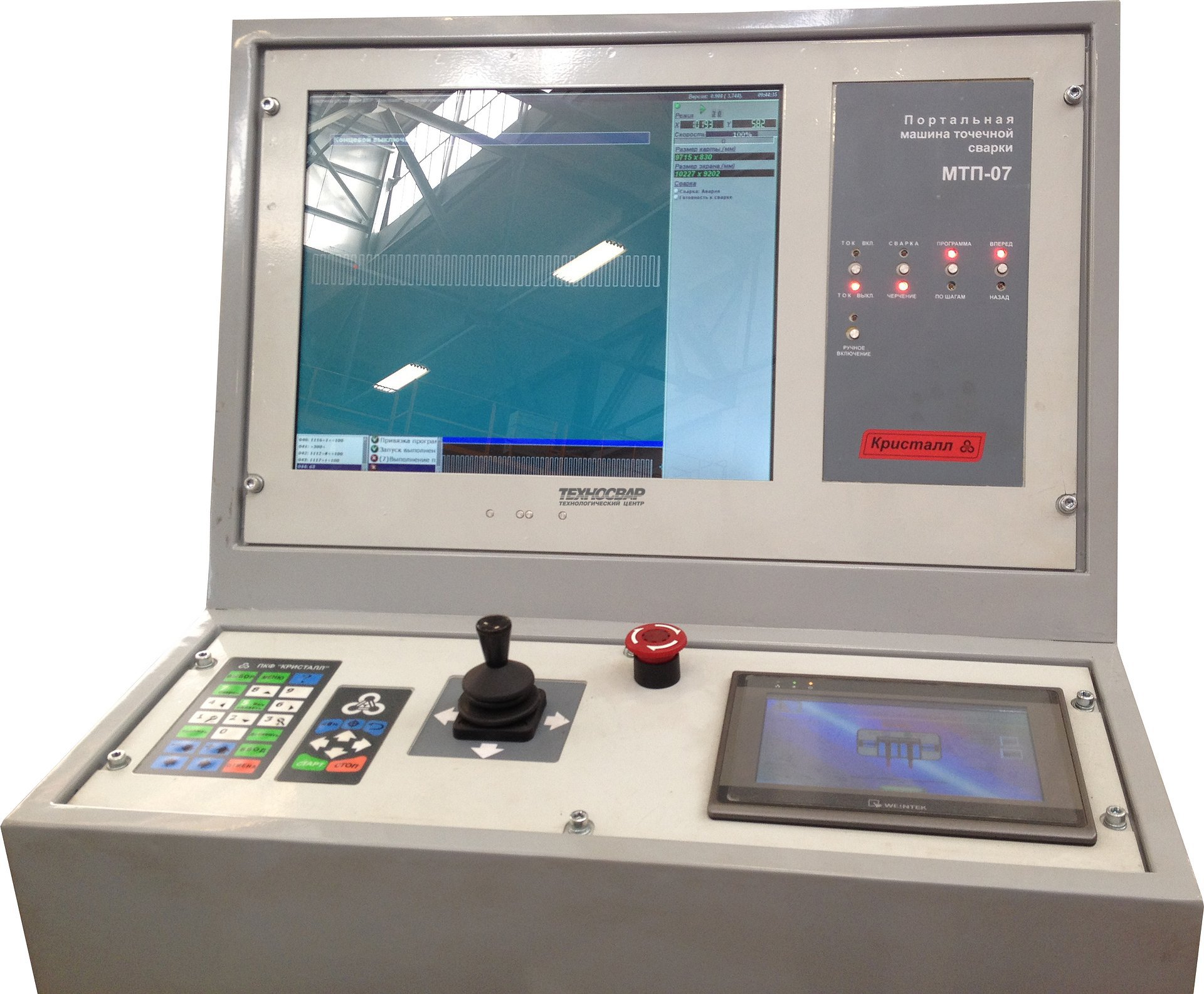

Пульт управления



724 х 365 х 345  мм

622 х 450 х 1950 мм

400 х 300 х 200  мм

Масса сварочного оборудования:

Сварочная головка

Шкаф управления

Пульт управления



65 кг

125 кг

7 кг
