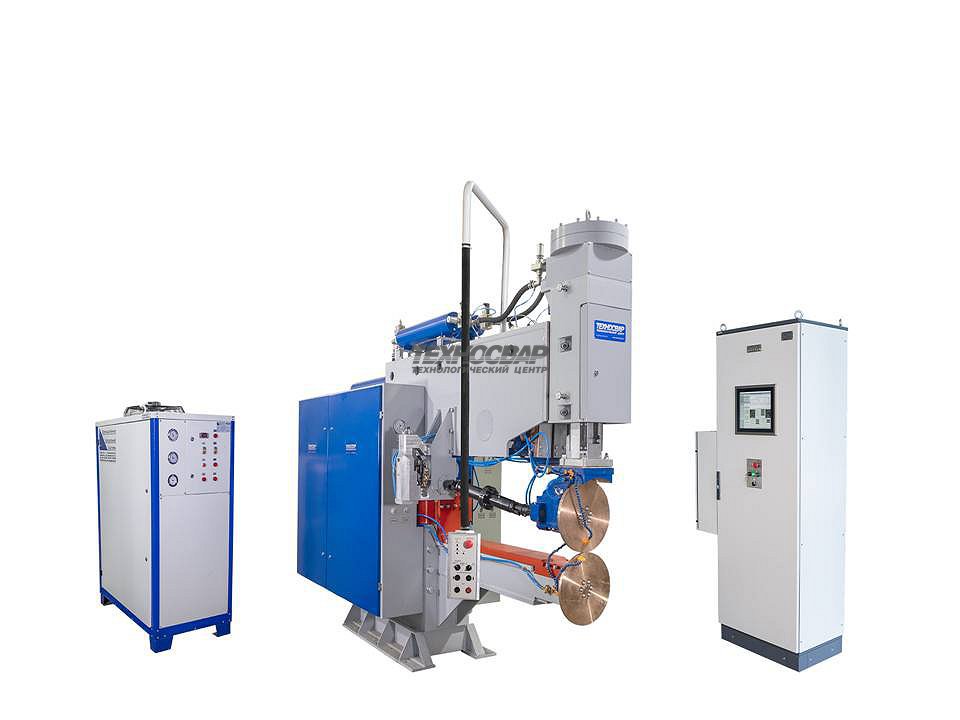

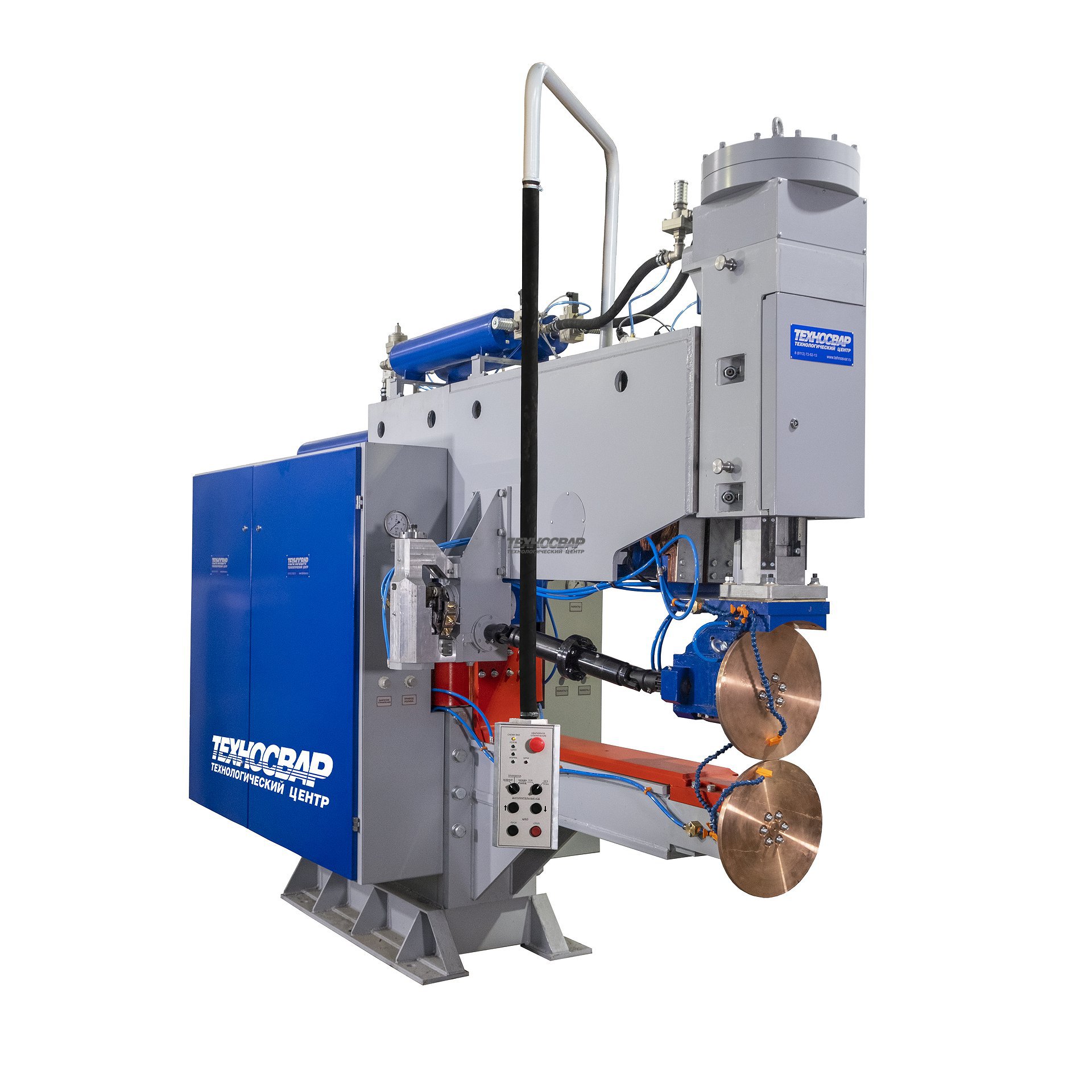

МШВ-82.00 Машина постоянного (выпрямленного) тока для контактной шовной сварки

Машина МШВ - 82.00 предназначена для шовно-шаговой сварки герметичным и прочным швом ответственных металлоконструкций из низколегированных, высоколегированных сталей и сплавов, нержавеющих и жаропрочных сталей, титановых сплавов, алюминиево-магниевых сплавов, а также других цветных металлов и сплавов.

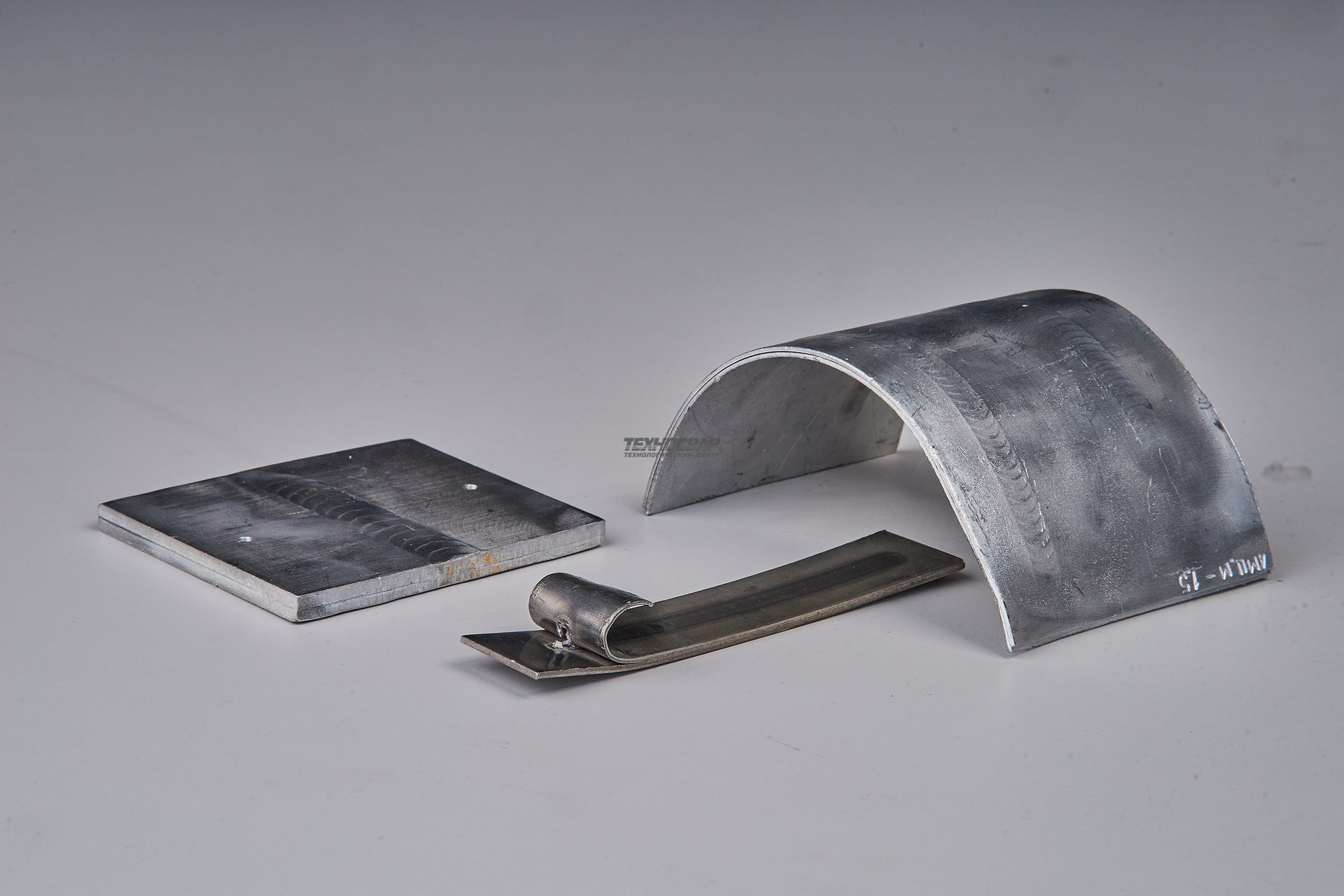

Основным преимуществом данной машины является получение сварных швов с гарантированно стабильным качеством, что является очень важным при сварке ответственных металлоконструкций. Герметичный и прочный шов с величиной перекрытия литых зон (сварных точек) в пределах от 25 до 60% от их диаметра соответствует требованиям ГОСТ-15878-Кш, производственным инструкциям ОАО «НИАТ» и отраслевым стандартам с повышенными требованиями к качеству сварного соединения.

Толщины свариваемых деталей, мм:

Алюминиевые и медные сплавы, мм

от 0,5+0,5 до 3+3

Нержавеющие, жаропрочные и титатовые сплавы, мм

от 0,5+0,5 до 3+3

Низкоуглеродистые и низколегированные сплавы, мм

от 1,5+1,5 до 6+6

 Машина МШВ-82.00 оснащена:

1. Универсальным поворотным приводом верхнего сварочного ролика, который позволяет производить сварку продольных и поперечных швов при шовно-шаговом вращении роликов с заданной скоростью от 10 до 200 мм/мин.

2. Современной системой управления с возможностью:

- корректировать параметры сварки и сохранять необходимое количество программ;

- визуализировать установленные параметры на панель управления, а также просматривать архив с возможностью вывода паспорта сварки на печать;

- разграничить права доступа персонала (технолог/сварщик);

- вести протоколирование сварных точек;

- формировать импульсы сварного тока необходимой формы;

- осуществлять плавную и ступенчатую регулировку сварочного тока;

- стабилизировать сварочный ток при изменении напряжения сети.

3. Электромеханическим приводом, который позволяет осуществлять плавную регулировку  хода перемещения сварочного ролика в пределах до 200 мм.

4. Специальной конструкцией нижней консоли, которая позволяет сваривать обечайки диаметром от 380 мм при длине до 1000 мм и диаметром до 800 мм при длине 1500 мм.

5. Источником постоянного тока на 82 кА.



Дополнительные опции:

- Автономная жидкостная система охлаждения замкнутого типа;

- Автономная компрессорная установка;

- Электроды для контактной сварки различной конфигурации;

- Сборочно-сварочные приспособления;

- Аттестация оборудования в НАКС.



*Обращаем Ваше внимание, в целях улучшения качества наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

 **Копирование данных без согласования с администрацией сайта запрещено.



Напряжение трехфазной питающей сети

380 В

Частота питающей сети

50 Гц

Номинальная потребляемая мощность на номинальной ступени при номинальном сварочном токе, не более

600 кВА

Наибольший вторичный ток

82 кА

Длительный вторичный ток

32 кА

Количество ступеней регулирования сварочного трансформатора

8

Усилие сжатия, даН (кгс)



- наименьшее при давлении сжатого воздуха 0,1 МПа (1 бар), не более

400 даН (кгс)

- номинальное при давлении сжатого воздуха 0,41 МПа (4,1 бар)

3200 даН (кгс)

- наибольшее при давлении сжатого воздуха 0,5 МПа (5 бар), не менее

4000 даН (кгс)

Вылет

1500 мм

Номинальный раствор

150 мм

Кратковременная производительность работы машины при шаговом вращении роликов, сварок/мин:



- наименьшая (при максимальных толщинах и шагах)

10 сварок/мин

- наибольшая (при минимальных толщинах и шагах)

200 сварок/мин

Наименьший внутренний диаметр свариваемой обечайки, мм

- при длине 1000 мм

380 мм

- при длине 1500 мм

800 мм

Расход сжатого воздуха, приведенного к свободному состоянию, на одну сварку

0,01 м3

Расход охлаждающей воды при давлении 1,5 кгс/см², не более

5000 л/ч

Габариты машины (ВхШхД)

3100х1250х3900 мм

Масса машины

7000 кг

 Габариты шкафа управления (ВхШхД)

2160х1100х525 мм

 Масса шкафа управления, не более

180 кг
